ホーム > 光洋研削盤 > HD3C両端面平面研削盤

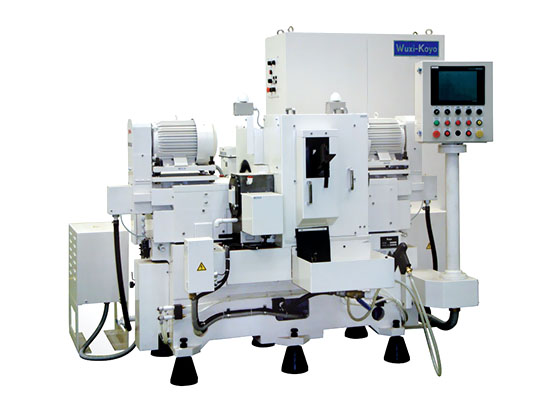

HD3C横型両頭平面研削盤

主要パラメーター

工作機械型番号
HD3C
形式
回転型
材料積載ディスク形式
項目
加工範囲
加工可能直径(外径)
φ6-φ50mm
加工可能幅
1-60mm
研削砥石車
外形サイズ(外径*幅)
φ355(φ305)×50mm
回転速度
1740rpm
モーター
砥石車軸用
5.5kw
材料積載円盤
回転速度
1-4rpm
サイズ
400mm(P.C.D)
工作機械
ゲージ
2360mm
縦の深さ
2000mm
高さ
約1855mm
工作機械重量
约3000kg
電源電圧
380VAC(50Hz)三相
制御電圧
110VAC 24VDC
基準付属部品
●モーター及び電気コントロールボックス(電流計を含む)
●砥石車台傾斜量読取り装置
●砥石車(規格は別で決定)
●加工物供給装置(通過式研削形式)
●材料積載盤駆動装置(回転型材料積載円盤)
●水平調整踏み台及びボルト
●作業工具(六角レンチ等)
特別付属部品
●砥石車微動埋め合わせ装置(ボタン式)(最小単位)
●ドレッシング装置
●ドレッシング用金剛石
●自動材料供給切り屑排出装置
●加工物自動供給装置
●材料供給ルート
●材料積載円盤(回転型)
●ガイドボード(通過式研削形式)
●冷却液供給及び浄化装置
●自動潤滑装置
●自動検査測定装置


HD3Cの特徴
 CNCコントロールシステム
高精度.高剛性
●砥石車軸中心に高剛性長方形ガイドを設置
●「熱変形防止、高精度、再研削可能」の高剛性の機体を実現
便利で、実際操作性を有する
●CNC制御:全ての加工条件及び正負埋め合わせは対話式の素早い操作を実現
●高性能砥石車(CBN、金剛砥石車等)を採用し、ドレッシングした自動ドレッシング装置
労働力を節約、省エネ.スペース節約
●全ての加工物の各種材料供給装置、自動供給装置等の豊富な選択肢に対応
●FA、FMS化の機械、電力設備一体化の構造理念に基づいた小型化設計

タッチパネル式操作盤

CNC CRT


基準サイズ
