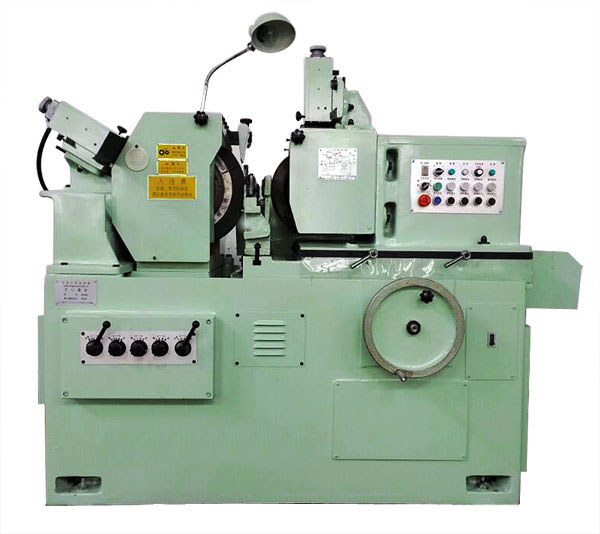

M1050Aセンタレス研削盤



本設備は円筒部品、リング状部品の外径研削が出来て量産にも適している。切り込み構造採用によりテーパー.1:20以下の円錐形部品、回転部品のインフィードの加工もできます。

設備構造の特徴と性能

1,調整車台スライドは片面移動式構造

2,砥石軸は片持ち構造を採用することにより砥石の交換が便利です。

3,砥石軸は片側動圧(メタル)軸受を採用します。

4,調整車軸は片持ち構造を採用することにより調整車の交換が便利です。

5,調整車軸はテーパコロベアリングを採用します。

6,調整車の周速はインバーターより調整します。

7,客先のご要望にて切り込み条件の選択が可能

磨削工件直径
通磨
5~50mm
切入磨(特殊订货) 7~50mm
最大磨削长度(标准托架) 120mm
砂轮规格 P400×150×203mm
导轮规格 PSA300×150×127mm
砂轮转速 1668r/min
导轮转速(无级)
20~200r/min
导轮回转角
垂直面内 -2°~ +5°
水平面内 -1°~ +3°
进给手轮刻度每格进给量 0.002mm
总行程量 3.5mm
快速行程量 2.0~3.5mm
慢速行程量 0~1.5mm
砂轮与导轮中心连线至托架底面距离 220mm
机床总功率 13.78kW
机床外形尺寸(含润滑油箱和水箱) 1920mm×1681mm×1479mm
机床净重 2800kg

加工精度

(標準加工品 φ20×90mm,S45C)
真円度::    0.001mm
円筒度:0.002mm(スルフィード)
0.003mm(インフィード)
面粗度:Ra0.32μm
