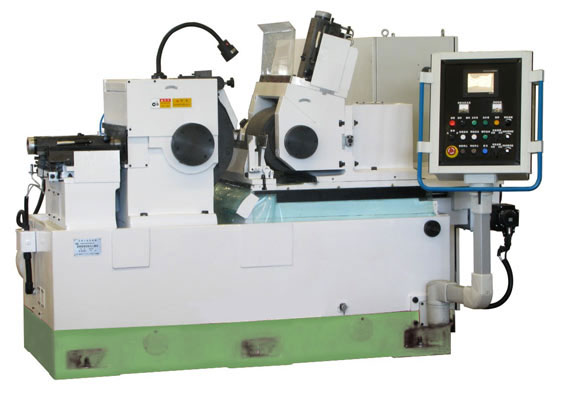

MK10100高精度NCセンタレス研削盤

本設備は4軸CNCセンタレス研削盤として、円筒部品、環状部品の外径研削に対応ができます。設備の剛性が高く、研削力が強い、砥石の長寿命。
ガントリーローダとの構造を採用することにより、同時に段差付き部品の加工が可能です。

設備構造の特徴と性能
1、調整車台スライドは片面移動、スライドは両V型でニードルローラ(GCr15)を採用、動きが良く、位置決め精度も高く、長寿命でシステム剛性が高い。

2、砥石スピンドル、調整車スピンドル両方共に両持ち転がり軸承けを採用し、高剛性に優れ、高精度を維持し、回転がスムーズである。

3、砥石修正装置の切り込み及びスライドはサーボモーターで駆動。2軸当時に動き、砥石表面の段差、円弧等複雑なといし形状の修正が出来ます。

4、切り込みはサーボモーターで駆動、調整車台スライドの移動、切り込み、補正が実現できる。

5、調整車の周速はインバーター制御により調整ができる。

6、CNC制御はシーメンス製を採用、ガントリー型自動ローディング装置を採用、段差付き部品の加工は同時に加工できる。加工効率が高く、加工精度も高い。

技術仕様
Grinding Part Diameter
Continuous Grinding (Standard  Bracket) 5~100mm
Plunge Feed 5~l00mm
Biggest Grinding Length
Continuous Grinding (Standard  Bracket) 250mm
Plunge Feed 280mm
Abrasion Wheel Specification 1~610×300×305mm
Guide Wheel Specification
1~320×300×203mm
Abrasion Wheel Rotate Speed 1080r/min
Grinding Wheel Rotate Speed(Infinite speed)
Working Rotate Speed 10~200r/min
Dressing Rotate Speed 300r/min
Grinding Wheel Rotation Angel
In Vertical Plane -2°~+4°
In Horizontal Plane 0°~3°
Minimum feed of Grinding Wheel 0.001mm
Length from Abrasion Wheel and the centre of Grinding Wheel to the underside of  Bracket 200mm
Machine Gross Power about 28kw
Machine Size 2420mmx×l540mm×l700mm
Machine Weight 6000kg

加工精度
(標準加工品 φ20×75mm,S45C)
真円度::    0.001mm
円筒度:0.02mm(スルフィード)
面相度:Ra0.16μm
